RCS测试方案

产品简介

RCS紧缩场测试系统，主要应用于RCS测试。支持目标雷达散射截面（RCS）测试、RCS定标、材料反射率测试、目标一维/二维高分辨率成像测试等。本系统主要特点是测试效率高、技术成熟度高、背景电平低，可进行高效率高精度RCS测试。

应用背景

1. 战斗机、轰炸机、无人机、导弹的整机或部件（进气道、座舱盖、舵面）的RCS验证、优化。
2. 精确获取各类军事目标（真实或模型）的全方位角、全极化、宽频带RCS数据，用于雷达系统仿真、目标识别算法开发和数据库构建。
3. 研究复杂目标、特殊结构（FSS, 超材料）的散射特性。
4. 与室外远场相比，不受天气影响，测试环境稳定。

技术特点

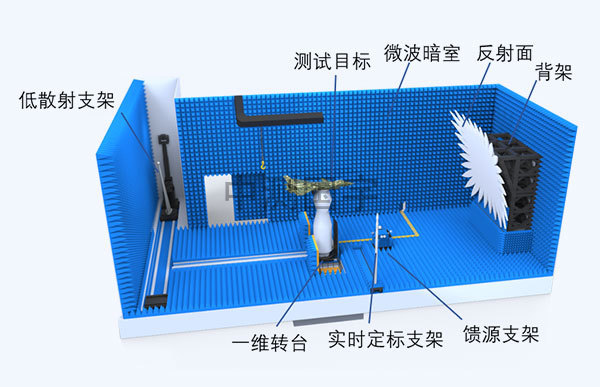

系统组成
● 反射面 ● 背架
● 馈源支架 ● 一维转台
● 天线测试转台 ● 低散射支架
● 定标子系统 ● 微波暗室

核心测试项
● 目标雷达散射截面(RCS）测试
● 材料反射率测试
● 目标一维/二维高分辨率成像测试

高测试精度
● 高质量平面波和低背景噪声环境
● 精密的转台和射频系统
● 实现高精度、高分辨率（角度、频率）RCS测量。

高测试效率
● 多通道并行测试
● 多馈源安装阵面
● 大幅提高测试效率。

系统指标
● 测试频率覆盖0.3~40GHz
● 测量动态范围大于70dB
● 测量重复性高、测试误差小。
● 背景等效RCS（泡沫支架)
● ≤-70 dBm2（8GHz～12GHz）
● 背景等效RCS（金属刀型支架)
● ≤-73 dBm2（8GHz～12GHz）
● RCS测试精度±1dB@-45dBsm（8GHz～12GHz）

数据分析
● 测试数据实时显示
● 实时一维像、二维像功能
● 二维像批量处理反演功能
● 多种目标支撑系统：转台、低散射支架适用于多种类型目标测试
● 定标功能：可安装定标支架进行实时定标
● 软件：界面美观、操作方便，具有曲线显示、图像显示等功能，支持多种格式数据导出
● 可拓展性：系统可拓展性强，可配置天线测试转台进行天线测试
