星网测试方案

产品简介
提供C波段到Ka/Q/V波段通信卫星载荷测试，支持EIRP、PIM、SPFD、G/T、空口、整星自兼容测试等测试项目；同时具备通信卫星天线方向图测试能力，支持对方向图测试数据进行自动处理和分析。
紧缩场形式占地面积小、测试功能多、测试效率高，可直接建设在航天器系统装配中心或研发中心内，支持测试卫星载荷的多项指标，具备多频段并行测试能力，极大提升测试效率。

应用背景
由于传统C/Ku频段逐渐饱和，Ka、Q/V等毫米波频段成为主流，天线设计复杂度显著提升，远场距离要求成倍增加，紧缩场则成为高频天线性能评估的关键手段。
卫星装配后，需测试整星天线在真实安装构型下的性能，传统近场或远场测试无法完全模拟整星在轨电磁环境，紧缩场允许在屏蔽暗室中完成全系统测试，避免分部件测试带来的误差累积。
国外星链、国内星网等卫星网络计划陆续启动，星座规模大，整星测试需求激增，使地面测试环节需要低成本高效率的解决方案，传统远场测试难以满足批量生产验证需求。
紧缩场测试可验证EIRP、G/T等关键指标，同时具备无源互调（PIM）测试功能，全面覆盖载荷电性能关键测试项目需求，确保载荷服役周期内稳定运行。

技术特点
● 支持卫星通信常用的C/Ku/Ka/Q/V频段测试。
● 整星级测试能力：可容纳整星或大型天线系统，在真实安装构型下测试天线性能。
● 定制化功能服务：馈源转台、测试转台、测试算法、数据分析模块可由客户定制，可根据不同卫星型号或测试标准进行定制化升级。
● 高效自动测试系统：多馈源阵列搭配多轴转台和自动化软件平台，实现多频段并行测试、自动化扫描、数据采集与实时分析。测试流程可通过预设参数一键执行，提升测试效率。
● 多维度动态测试：测试转台支持方位角、俯仰角、极化角多维联动旋转，结合动态信号源，模拟天线在轨运动状态下的性能（如波束切换、指向跟踪）。

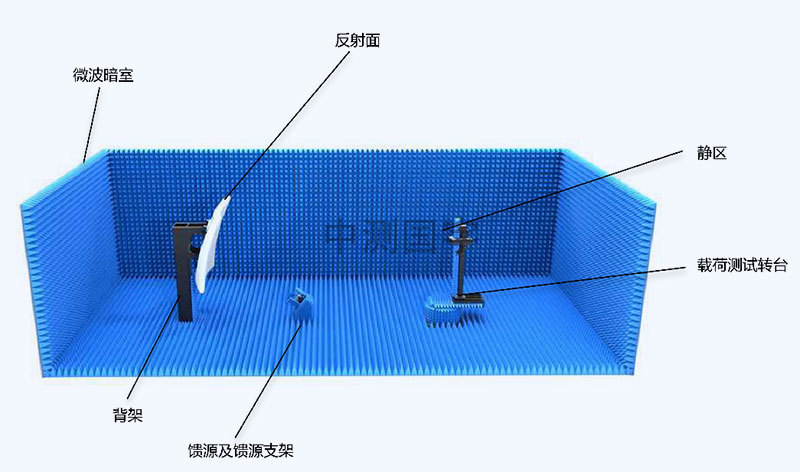

系统组成
● 反射面 ● 背架
● 载荷测试转台
● 馈源及馈源支架
● 微波暗室

核心测试项
● EIRP ● SPFDS
● G/T ● PIM
● 天线轴比（圆极化)
● 天线方向图
● 天线接收增益
● 空口测试
● 整星自兼容测试
